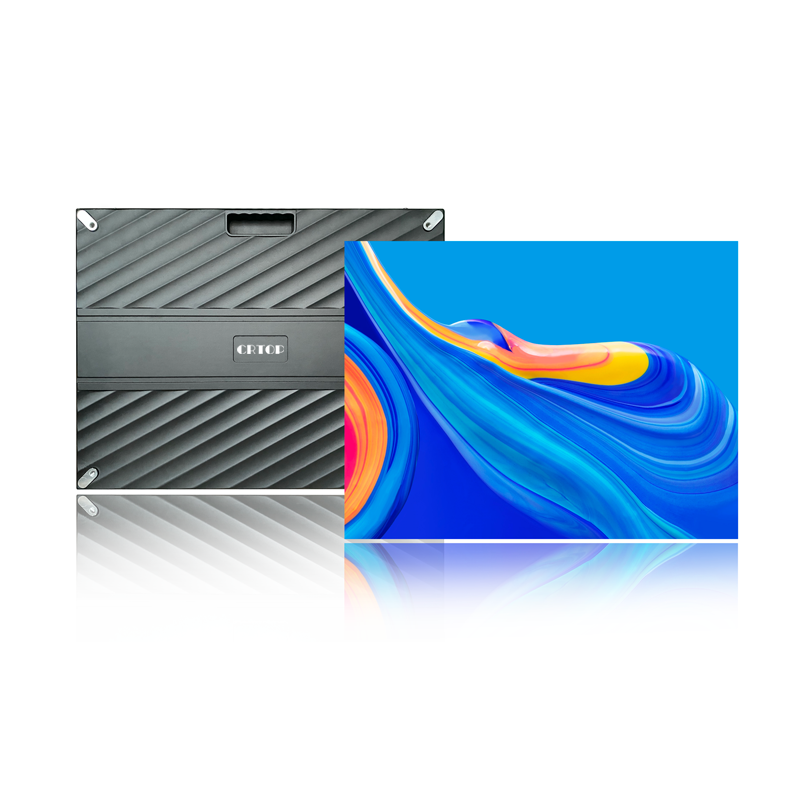

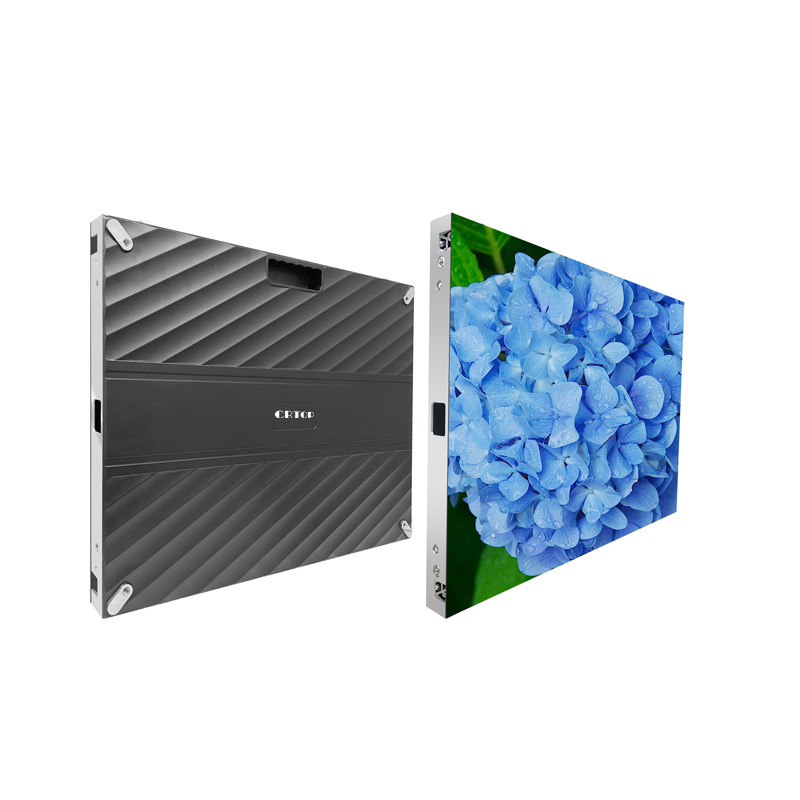

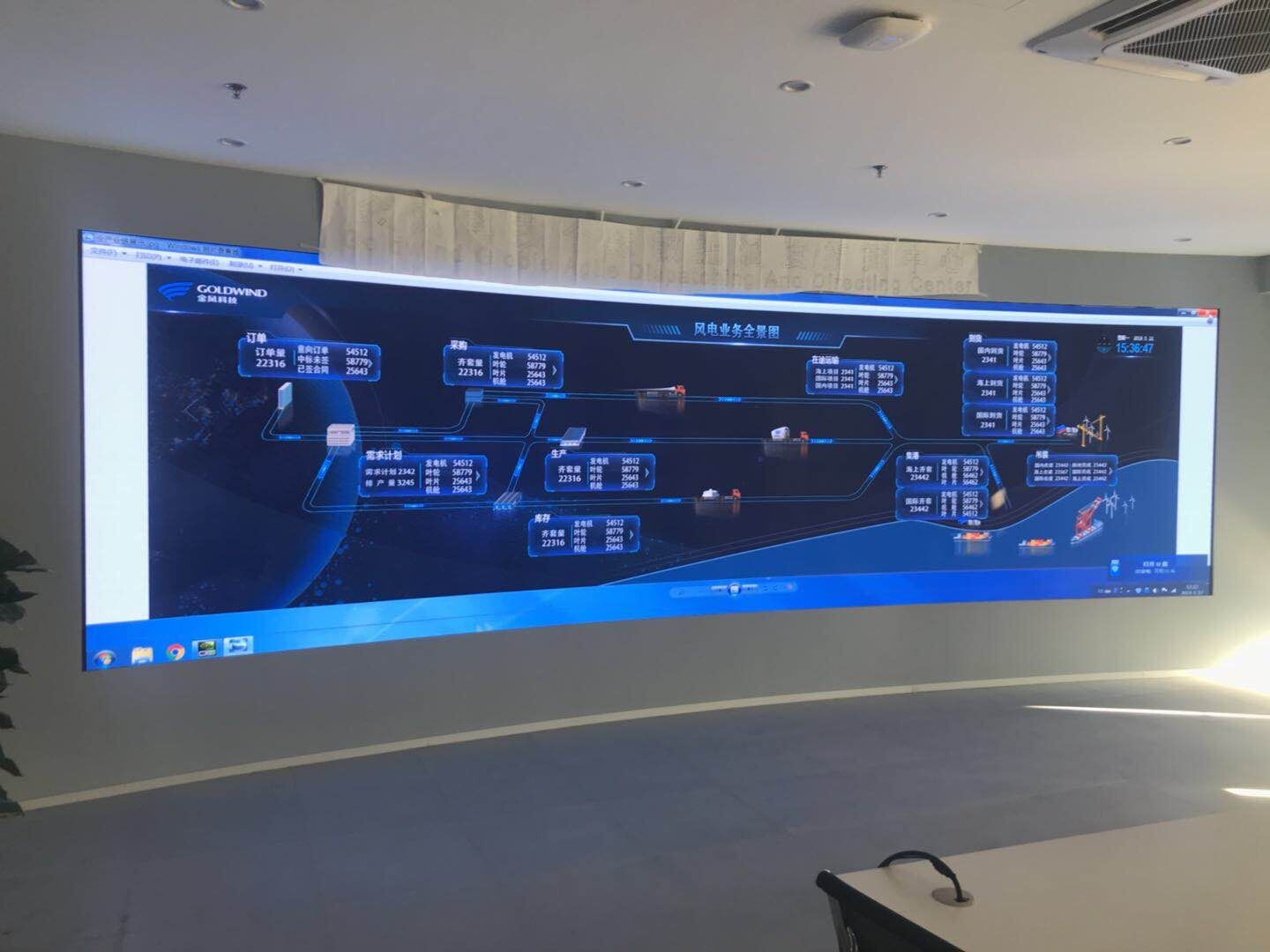

CRTOP-640*480室內固裝箱體

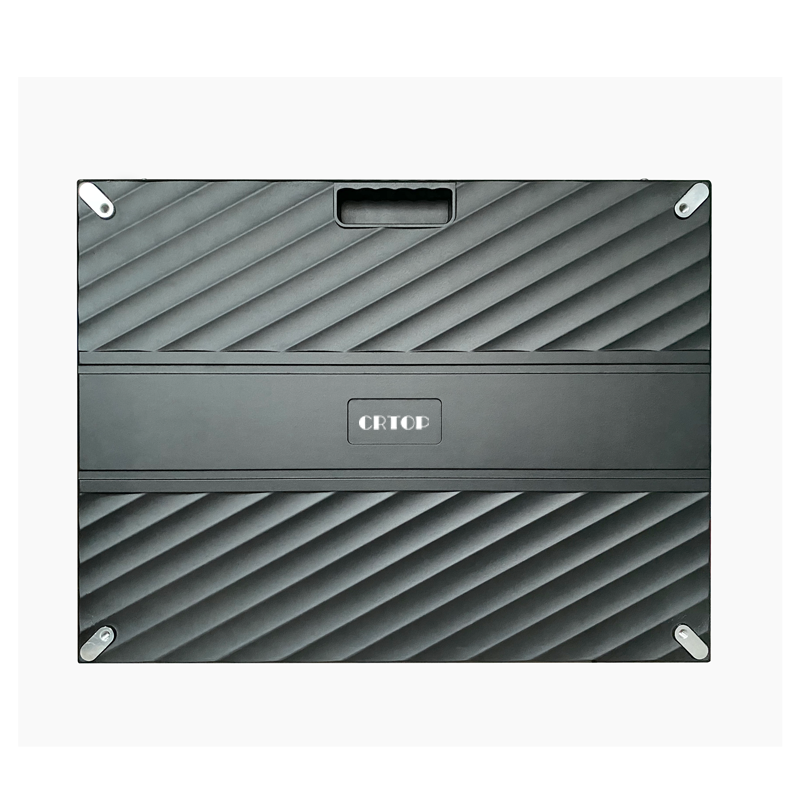

◆ 壓鑄鋁箱體平整度高，純前維護
◆ 高刷新率、高灰度
◆ 全黑燈、高對比度
◆ 無風扇、靜音
◆ 無縫拼接，安裝快速
◆ 標準化箱體尺寸640mmX480mm
◆ 模組尺寸320mmX160mm
規格型號：CRTOP-1.53
規格描述：PH1.53室內表貼三合一
模組結構：燈驅合一
燈管規格：1010/1212
技術參數Technical parameter：( T=25℃)
項目 | 參數 | 備注 | |
基 本 參 數 | 像素間距 | 1.53mm | |
像素結構 | 1R1G1B 表貼三合一 | ||
像素密度 | 422500/m2 | ||
模組分辨率 | 208（W）*104（H） | ||
模組尺寸 | 320mm*160mm*16mm | ||
光 學 參 數 | 單點亮度、色度校正 | 有 | |
白平衡亮度 | ≥1000cd/㎡ | ||
色溫 | 1000K—10000K可調 | ||
水平視角 | ≥175° | ||
垂直視角 | ≥175° | ||
可視距離 | ≥3米 | ||
亮度均勻性 | ≥99% | ||
對比度 | ≥6000:1 | ||
處 理 性 能 | 信號處理位數 | 16位*3 | |
灰度等級 | 65536 | ||
控制距離 | 網線：100米， 光纖：10公里 | ||
驅動方式 | 高灰階恒流源驅動IC | ||
換幀頻率 | ≥60HZ | ||
刷新率 | ≥3840HZ | ||
控制方式 | 同步 | ||
亮度調節范圍 | 0到100無級調節 | ||
使 用 參 數 | 連續工作時間 | ≥72小時 | |
壽命典型值 | 100，000 小時 | ||
防護等級 | IP20 | ||
工作溫度范圍 | -20 ℃ 至 50 ℃ | ||
工作濕度范圍 | 10 %- 80% RH 無凝結 | ||
存儲溫度范圍 | -20 ℃ 至 60 ℃ | ||
電 氣 參 數 | 工作電壓 | DC:4.2-5V | |
供電要求 | AC：220×（1±10%）V、50×（1±5%）Hz | ||
最大功耗 | 480 W/㎡ | ||
平均功耗 | 130 W/㎡ | ||
產品信息
LED燈
采用全球知名廠家的高檔晶片封裝的LED燈，給客戶提供多種選擇。同時充分保證了顯示屏使用壽命及顯示質量。
SMD全彩1010系列 :全黑體
驅動IC
采用全球知名頂尖廠商的高刷新率、高灰度恒流驅動IC，優異的驅動性能，穩定可靠。
PCB板
采用多層的電路設計，保證燈板電流分布均勻，散熱良好，防止低灰度條件下出現色塊，增強抗電磁干擾能力。
板材采用行業高品質廠商：生益、建滔(KB)等
接插件
使用優質3U鍍金接插件，箱內無排線連接，穩定可靠。
驅動與控制
每個模組采用獨立控制卡控制，集成度更高、穩定性更強，顯示效果更好，刷新更
高，專用14BIT 高灰階、高刷新驅動恒流IC，特有消隱影電路，保護LED，防止突波漏電；支持系統多路冗余備份，模組逐點色度矯正，電源雙備份。
可靠性實驗
類別 | 實驗項目 | 參考標準 | 實驗條件 | 持續時間 | 接收標準 | ||
LED發光管 | |||||||
環境實驗 | 溫度循環 | JESD22-A104-A | -40℃～25℃～100℃～25℃ 30 分鐘,5 分鐘,30 分鐘,5 分鐘 | 循環 100 次 | 0/50 | ||
冷熱沖擊 | JESD22-A106 | -40℃～100℃ 30 分鐘,30 分鐘 | 循環 100 次 | 0/50 | |||
高溫存儲 | JIS C 7021 (1977)B-11 | Ta=60℃ RH=90% | 1000 小時 | 0/50 | |||
壽命實驗 | 常溫壽命試驗 | JESD22-A108-A | Ta=25℃ 試驗條件: 通電點亮狀態下 | 1000 小時 | 0/50 | ||
高溫壽命實驗 | JESD22-A101 | Ta =85℃ RH=85% 試驗條件:通電點亮狀態下 | 1000 小時 | 0/50 | |||
機械振動實驗 | 機械振動 | MIL-STD-883 Method 2007 | 20G 分鐘,20 to 2000Hz 4 個循環,4 分鐘.Each,X,Y,Z | ---- | 0/50 | ||
LED成品單元箱 | |||||||
環境存儲實驗 | 低溫存儲測試 | GB2423.2 | 在(-40±2)0C 條件下存貯 4h,在室溫條件下恢復 4h 后, 顯示方式、均勻性正常無異常及無失控點 | 8 小時 | 0/50 | ||
高溫存儲測試 | GB2423.2 | 在(60±2)0C 條件下存貯 4h,在室溫條件下恢復 4h 后, 顯示方式、均勻性正常無異常及無失控點 | 8 小時 | 0/50 | |||
老化實驗 | 常溫老化測試 | Ta=25℃ 72 小時不間斷通電顯示播放 | 72小時 | 0/50 | |||
高溫老化測試 | GB2423.2-89 | 在(40±2)0C 條件下,通電工作 8h,每小時進行一次檢查。顯示方式、均勻性正常無異常及無失控點 | 8 小時 | 0/50 | |||
機械振動實驗 | 機械振動 | GB6587.4-86 | 震動頻率為 5HZ-55HZ-5HZ，振幅0.19mm 條件下，5 分鐘 | 5分鐘 | 0/50 | ||
注意事項提醒
使用環境
1. 此產品為室內顯示屏；
2. 避免在高溫，高濕度，高酸 / 堿 / 鹽環境下使用；
3. 遠離易燃物品，氣體，粉塵使用；
4. 本產品正常運行環境溫度為-20~50℃，最佳環境溫度-10~40℃；
5. 存儲溫度為-30~60℃，避免在高溫、高濕度、高酸 / 堿 / 鹽環境下存儲；遠離易燃物品、氣體存儲；
6.運輸過程中避免強烈碰撞，避免尖銳物品碰撞；
操作
1. 本產品為直流+5V供電(工作電壓：4.5~5.2V)，禁止使用交流供電；電源端子禁止接反；
2. 本產品在保修期內有故障，請寄回本公司維修，或者在本公司售后人員的指導下進行維修；
3. 在拆/裝產品過程中，務必細心操作，避免工具撞擊產品；
4. 在操作和使用過程中應做好防雷、防靜電工作；箱體和鋼結構應接地；
5. 本產品在使用過程中，不可連續開、關電源，兩者操作間應相隔至少1分鐘；
6. 本產品不可以長期關閉，建議半個月使用一次，通電4小時；在高濕度環境下，建議一個星期使用一次，通電4小時；
7. 本產品不允許播放最高亮度的全白色畫面超過半個小時，建議播放動態視頻為主;
清潔
如清潔模組表面，請使用可以采用軟毛刷，輕輕刷拭。禁止使用任何液體物質清洗LED模組表 面，否則可能損壞SMD-LED。
3. 如果屏體超過 7 天未使用，每次點亮屏體時需采用預熱點亮方式：30%-50%的亮度先預熱 12 小時以上，再調整為正常亮度（80%-100%）點亮屏體，從而將濕氣排除，以便在使用時無異常。
? 超過 7 天， LED 屏幕（30%-50%亮度）預熱 12 小時以上
*以上參數是典型值，可根據實際項目要求進行調整。
